FP-3031 Calcolatore di portata ed energia termica

• Calcolo simultaneo del consumo in un massimo di tre diversi sistemi di misurazione (A, B, C) per linee di processo separate
• Bilanciamento di flusso ed energia (sistemi X, Y, Z)
• 10 ingressi di misurazione
• Funzioni di allarme e controllo: 4 soglie di allarme e controllo per ogni canale di misura
• 4 relè di uscita semiconduttori: funzioni di allarme e controllo, funzionamento in modalità uscita impulsiva con peso fisso dell'impulso
• 1 o 2 uscite analogiche 4-20mA opzionali
• La funzione di registrazione avanzata consente l'archiviazione dei risultati di misura nella memoria dati interna da 2 GB
• Display TFT LCD grafico a colori
• Porta USB sul pannello frontale
• Porta Ethernet (protocollo Modbus TCP, server www)
• Porta RS-485 (protocollo Modbus RTU)
• Software per la visualizzazione dei risultati di misura

Il dispositivo dispone di dieci ingressi di misurazione

• 2 x RTD/I, due ingressi adattati per il collegamento di sensori di temperatura resistivi (Pt100, Pt200, Pt500, Pt1000, Ni100, Ni1000) e trasduttori con uscita in corrente 0/4‑20 mA

• 1 x I, un ingresso per l'interazione solo con trasduttori 0/4‑20mA

• 2 x I/PULS, due ingressi destinati al collegamento di trasduttori con uscita in corrente 0/4‑20mA o con uscita impulsiva (range 0.001Hz … 10kHz)

Ingressi analogici di tipo RTD

Tipo di sensore: Pt-100 x K, Ni-100 x K (K = 1 .. 11) K – moltiplicatore, es: per Pt-200 K = 2
Campo di misura: -200 .. +850 °C per Pt100 x K-60 .. +150 °C per Ni100 x K
Collegamento del sensore: 2 o 4 fili
Compensazione della resistenza del filo: Manuale, nell'intervallo -99,99 .. +99,99 ꭥ
Massima resistenza dei fili di collegamento: 50 ohm
Risoluzione del convertitore A/D: 18 bit
Deriva termica: Massimo ± 0,02°C/°C
Isolamento galvanico tra gli ingressi: No, potenziale comune GND per tutti gli ingressi
Isolamento galvanico dalla tensione di alimentazione: 400 VAC (isolamento funzionale)

Ingressi analogici di tipo 0/4-20mA

Tipo di segnale: 0-20mA o 4-20mA
Collegamento del trasmettitore: Convertitore passivo (alimentato dal punto di misura) o attivo
Resistenza di ingresso: 100W±10%
Fornitura di trasmettitori: 24 Vcc / massimo 22 mA
Risoluzione del convertitore A/D: 18 bit
Deriva termica: Massimo ±50 ppm/°C
Isolamento galvanico tra gli ingressi: No, potenziale comune GND per tutti gli ingressi
Isolamento galvanico dalla tensione di alimentazione: 400 VAC (isolamento funzionale)

Ingressi di tipo PULS (binario/impulso/frequenza)

Tensione di ingresso massima: ±28 VCC
Isolamento galvanico tra gli ingressi: No, potenziale comune GND per tutti gli ingressi
Isolamento galvanico dalla tensione di alimentazione: 400 VAC (isolamento funzionale)
Funzioni: Rilevamento dello stato/Conteggio degli impulsi/Misurazione della frequenza
Campo di misura: 0,001 Hz .. 10 kHz (0.001 Hz .. 1 kHz con condensatore filtrante)
Larghezza minima dell'impulso: 20 ms

• Registrazione su memoria interna da 2 GB
• File protetti da checksum – protezione contro errori di risultato
• Frequenza di registrazione per l'archivio principale tra 3s e 24h ; definire due frequenze di registrazione, commutabili al superamento delle soglie di allarme impostate
• Registrazione dei contatori, dei valori medi, minimi e massimi ogni 1 ora

Tastiera con tastierino numerico composta da n° 19 bottoni a membrana.

Versione da pannello FP-3031

Dimensioni (larghezza x altezza x profondità): 192 mm x 96 mm x 63,5 mm

Profondità quadro con terminali: circa.  72mm

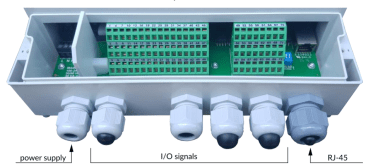

Versione custodia a muro FP-3031N

Dimensioni (larghezza x altezza x profondità):

257 mm X 217 mm X 125 mm (senza pressacavi)

257 mm X 247 mm X 125 mm (con pressacavi)
