| Principio di misura |
Turbina |
| Grandezze misurate |
Portata |
| Tipo di rilevamento |
Misura in continuo |
| Liquidi, solidi e gas misurabili |
Liquidi aggressivi senza cloro, (le indicazioni sui liquidi sono indicative e variano con la configurazione del prodotto) |
| Protezione dall'esplosione |
Zona sicura |
| Temperatura del fluido di processo minima |
-10 °C |
| Temperatura del fluido di processo massima |
80 °C |
| Pressione minima di processo |
-0,7 Bar |
| Pressione massima di processo |
4 Bar |
| Principio di rilevamento |
Con contatto |
| Temperatura ambiente |
-10...+80°C |
| Tipo di sensore |
Sensore ad effetto Hall |
| Pressione di scoppio |
10 Bar |
| Portata massima (liquido) |
1 L/min |
| Portata minima (liquido) |
0,015 L/min |
| Proprietà del fluido |
Aggressivo |
| Posizione di installazione |
Verticale, Orizzontale |
| Direzione flusso |
Unidirezionale |
| Tutte le uscite di segnale disponibili |
Impulsi PNP |
| Tipo di Uscita di Segnale |
Digitale (Impulsi o frequenza) |
| N° di impulsi |
12000 imp/L |
| Tipo di alimentazione |
24 Vdc |
| Tipo di collegamento elettrico |
Connettore GDSN 207 a 2 vie + PE |
| Protezione dall'inversione di polarità |
No |
| Massima corrente assorbita |
0,15 A |
| Tensione di esercizio |
5...24 Vdc |
| Tipo connessione di processo |
Connessione ad ugello |
| Diametro connessione di processo |
ø 6,0 mm |
| Pressione nominale (PN) |
PN4 |
| Materiali a contatto con il fluido |
FKM (VITON®) - Copolimero di fluoruro di vivilidene, PP - Polipropilene, PVDF (KYNAR®) - Fluoruro di polivinilidene |
| Materiali delle tenute |
FKM (VITON®) - Copolimero di fluoruro di vivilidene |
| Materiale del corpo dello strumento |
PP - Polipropilene |

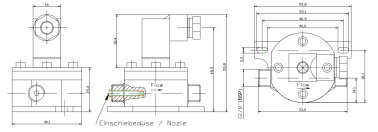

| Altezza del prodotto |
50,8 mm |
| Larghezza del prodotto |
54,4 mm |
| Profondità del prodotto |
45,6 mm |
| Materiale dell'elica/girante |
PVDF (KYNAR®) - Fluoruro di polivinilidene |
| Materiali dei cuscinetti |
PP - Polipropilene |
| Materiali dell'albero |
PVDF (KYNAR®) - Fluoruro di polivinilidene |
| Diametro dell'ugello |
1 mm |
| Accuratezza |
± 2% Fondo scala |
| Ripetibilità |
± 0,5% Fondo scala |
| Viscosità massima del fluido misurato |
20 mPas |
| Viscosità minima del fluido misurato |
0,5 mPas |
| Omologazioni navali |
Nessuna |
| Omologazioni alimentare/farmaceutico |
Nessuna |
| Omologazioni Atex |
Nessuna |
| Normative e certificazioni |
Direttiva 2011/65/EU "Direttiva RoHS", Direttiva 2014/35/EU "Direttiva bassa tensione", Direttiva 2014/30/EU "Direttiva Compatibilità Elettromagnetica" |
| Compatibilità elettromagnetica EMC |
EN 61326 (applicazione industriale) |
| Dichiarazione di conformità CE |
Si |
| Normative bassa tensione |
EN 61010-1: 2010 |
| Tipo di imballo |
Box in cartone |
| Contiene batterie |
No |
| Paese d'origine |
Germania |
| Codice Doganale |
90261021 |
| Peso lordo |
0,135 kg |
| Peso netto |
0,035 kg |
| Volume imballo |
0,001 m³ |
| Lunghezza imballo |
11 cm |
| Larghezza imballo |
5 cm |
| Profondità imballo |
12 cm |
